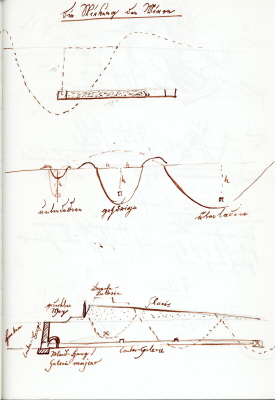

In der Mitte von links nach rechts: a) unterladene Mine, Radius
des Kraters kleiner als die kürzeste Widerstandslinie. Die Erde fällt in den Trichter zurück.
b) gehörig geladene Mine, Radius des Kraters gleich der kürzesten Widerstandslinie.
d)
überladene Mine (globe à compression), Radius des Kraters größer als die kürzeste Widerstandslinie. Mit großem Erdaufwurf am Rande des Kraters.
Bei allen ist die gleiche kürzester
Widerstandslinie d angenommen;
Ladung einer gehörigen Mine mit 10' ist 100 Pfund in gewöhnlichem Erdreich. Durch Kubieren findet man die Ladungen X für weitere Widerstandslinien a aus der
Proportion:
x = a hoch 3 / 10 pfund
Unten der Querschnitt eines Konterminengaleriesystems, welches von der Konterescarpe, der Galérie Majeur (Mordgang) unter das Glacis führt.
