Das franz. Handbuch für Konstruktionen Artillerie unterweist auch im Gebrauch des Distanzmessers.
Da bei der
geforderten Genauigkeit das Instrument nicht in der freien Hand zu halten ist, wird es auf eine fest Unterlage aufgesetzt und der Blick wird mittels eines kleinen verstellbaren Spiegels auf das
Objekt gelenkt.

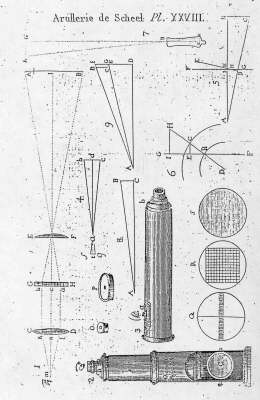

Den Strahlengang mit den 2 konvexen Linsen zeigt Figur 1. In der Mitte zwischen beiden Linsen werden eingesetzt: Q: Mikrometer für Distanzen R: Die quadratisch
unterteilte Scheibe für Zeichnungen S: matte Scheibe für Camera obscura
