Aufgabe

Im kurhannöverschen Weiler Kiekeberg bei Ehesdorf, Amt Harburg, soll 1804 eine neue Chaussee von Harburg nach Bremen trassiert werden. Die Länge der Chaussee soll vom Gatter am Silberhof bis zur Toreinfahrt des Wagnerschen Hauses bestimmt werden. Siehe auch Meßtischaufnahme.

Lösung

Feldzirkel: Entfernungen werden am schnellsten mit Hilfe des Feldzirkels, welcher auf 2m eingestellt wird, bestimmt. Der Gehilfe nimmt von einem Anfangspunkt die Richtung, welche ihm vom Geometer bestimmt wird und zählt die Zirkelschläge, die im Feldbuch protokolliert werden. Der Gehilfe achtet darauf, daß der Schwenkpunkt nicht verrutscht, wozu er den Fuß stets an die eiserne Spitze zu stellen hat

Ergebnis

Binnen 30 Minuten wurden 10 Distanzen zwischen 11 Stationspunkten bestimmt. Es wurden ingesamt 185,5 Zirkelschläge gezählt, mithin ist die Distanz also zu 371 m bestimmt.

(c) Fotos Hartmut Writh, Martin Klöffler



Brouillon

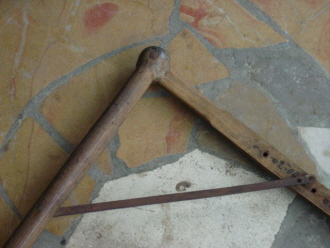

Feldzirkel

Streckenmessung

Stationsfahnen

Dorfkrug
