Aufgabe

Zeichnung der Barriere (Mautstation) in der Baugruppe Bergischen Land, Freilichtmuseum Kommern gegen Morgen (also nach Osten gerichtet).

Lösung: Camera Lucida

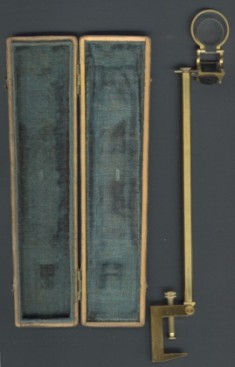

Mit einer perspektivischen Zeichenhilfe, der Camera Lucida: Die Konstruktion der Zentralperspektive ergibt sich durch die  Anwendung des Instruments.

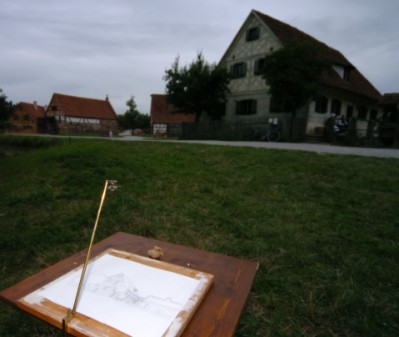

Auf einem Zeichenbrett, etwa 20” im Quadrat, wird der Zeichenkarton mit Stärke aufgezogen und einige Stunden getrocknet. Die Camera Lucida wird auf dem Brett montiert und der günstigste Ausschnitt durch Anvisieren gewählt (etwa 50 Schritt von den Häusern entfernt), indem der Abstand über der Zeichenebene mit dem Teleskoparm eingestellt wird. Die Umrißlinien werden durch das halbdurchlässige Prisma direkt auf dem Papier mit einem weichen Bleystift nachgezeichnet; und Details werden nach Augenmaß ergänzt.  Dabei ist auf saubere Finger zu achten, auch daß Staub die Zeichnung nicht verschmutzt.

In der Stube werden Licht und Schatten mit Hilfe von Sepia getuscht. Das Blatt wird mit einem Federmesser von dem Brett abgelöst und mit Knochenleim in das Feldbuch geklebt.

Ergebnis

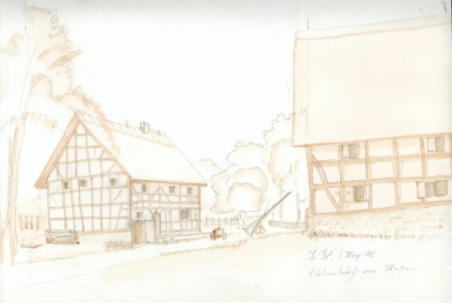

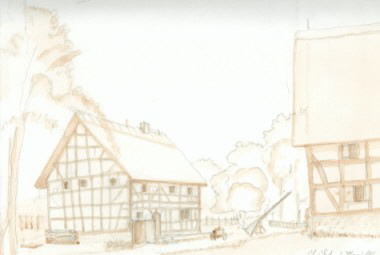

Getuschte Zeichnung, in der Mitte die Barriere.

Ein Nachsatz: Die Camera Lucida wurde von vielen Künstlern als Vorstudie für die Landschafts-, Zimmer- und Portraitmalerei verwendet. Manches Talent fällt eben nicht vom Himmel.
