Ein Plan des Verdecks, der die Festungsanlagen von oben, also gewissermaßen aus der Vogelschau, ist zu erstellen.

Lösung

Der im vorigen Schritt erstellte Plan (Tracé) wird als Vorlage auf einen Karton gelegt und die Eckpunkte werden auf der Kopie markiert, um diese immer wieder genau auflegen zu können. Mit der Kopiernadel werden alle charakteristischen Punkte auf die Kopie durchgestochen. Die Vorlag wird abgenommen und alle zusammenhängende  Punkte werden gemäß der Vorlage mit geraden Bleistiftlinien oder Zirkelbögen verbunden. Als Zwischenergebnis hält man also eine Kopie der Vorlage in der Hand; eine aufwendige geometrische Konstruktion braucht deshalb nicht wiederholt zu werden.

Im zweiten Schritt werden die großen Flächen farbig ausgelegt und mit Schattenstrichen an den Rändern konturiert. Wie immer, wird eine Beleuchtung von links oben angenommen. Das Glacis wird blaßgrün, der Graben hellgrau, der Paradeplatz hellgelb illuminiert (ausgelegt). Der gedeckte Weg, die Waffenplätze, das Terreplein der Bastionen und das Verdeck des Donjons werden hellbraun dargestellt. Wallanlagen und Böschungen werden in intensiven Grün gehalten.

Materialien

Magazinbesteck mit Stechzirkel, Handzirkel, Stückzirkel, Kopiernadel, Zeichenbrett, Bleistift, Gummi Elasticum, Aquarellkarton, Tuschen, Schellmuschel als Palette, zwei Tuschepinsel.

Ergebnis

Ein kolorierter Plan im gleichen Maßstab wie die Vorlage, geeignet als Vorlage beim Brigadier.

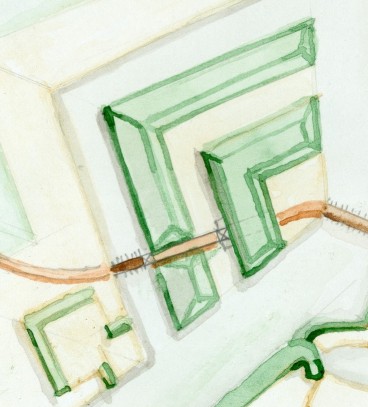

Ravelin vor dem Untertor. Die hölzernen Brücken über den Graben sind jeweils durch eine Klappbrücke (Symbol X) zu unterbrechen.  (Vergrößerung, ca. 1:3)

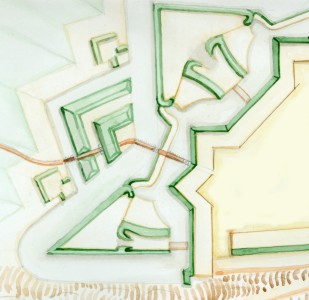

Nordfront mit Untertor in der Aufsicht  Der Steilhang zur Weichsel ist durch getuschte Schraffen dargestellt.
Bleistift und Tusche auf Karton (reduziert),
Ingenieuroffizier 1815 am Zeichenbrett, darunter der Skripturkasten. Im Vordergrund Reiszeug und Palette zum Abmischen der Tuschen.
