Aufgabe

Ein Plan der geplanten Hohlbauten und Mauerteile der Festung Graudenz ist zu erstellen.

Lösung

Die Vorlage wird nach dem bereits oben beschriebenen Verfahren kopiert. Der gedachte Schnitt wird durch das erste Geschoß im Hof und durch die Kasematten auf der Grabensohle gelegt.

Die Hohlbauten und Mauern werden en Detail  in karmesinrot eingetragen : Kasematten, Brechebögen, Futtermauern.

Materialien

wie beim Plan des Verdecks.

Ergebnis

Geschoßplan der Hohlbauten.

Kartusche auf dem Plan mit Obelisk, Widmung, Schanzkorb, Graphometer, Meßkette, Ziehstab und Zirkel.

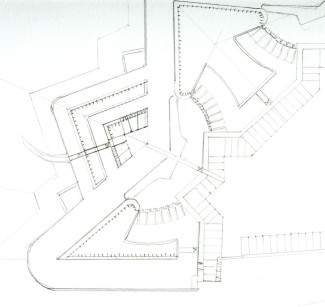

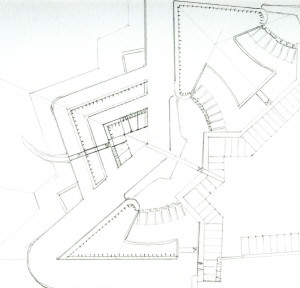

Vorzeichnung des Geschoßplans mit Bleistift, noch ohne Kolorierung.(reduziert)

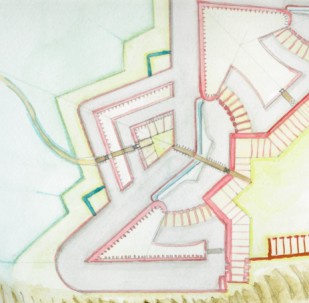

Halbfertiger Plan ohne Kolorierung der Mauern, ausgenommen das Magazin.(reduziert).

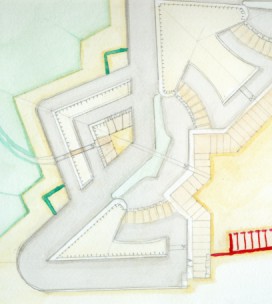

Fertiger Plan mit Kolorierung der Mauern und Hohlbauten, unten angedeuteter Böschung.(reduziert).
