Aufgabe

Die Hofseite des Obertores der Festung Graudenz soll in strenger klassizistischer Ordnung gestaltet werden.

Lösung

Freihandzeichnung mit Fassadenabwicklung  und Tordurchfahrt im Zentrum.

Ergebnis

Tordurchfahrt, welche auf beiden Seiten durch jeweils ein Paar flache Pilaster flankiert wird. Der Torbogen selbst ist elliptisch gestaltet, d.h. aus einem großen und zwei seitlich angesetzten kleineren Kreisbögen zusammengesetzt. Die Vertikalgliederung wird durch verputzte Quadern betont.

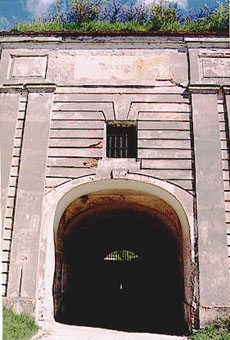

Das Obertor im Zustand von ca. 2000
Entwurf zum Obertor der Festung Graudenz. Mit Sepia getuschte freihändische Bleistiftstudie auf Büttenpapier im Skizzenbuch

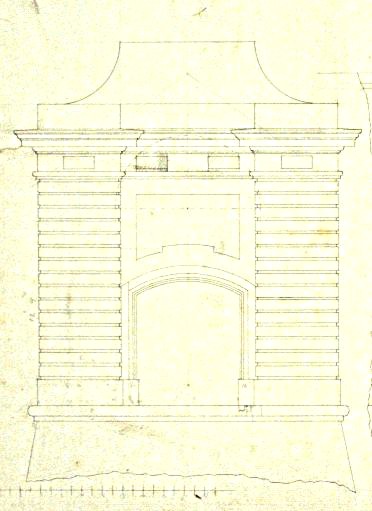

Entwurf zur feldseitigen Fassade des Donjons der Festung Silberberg durch Gontzenbach, Niederländischer Stil, ca. 1770 . Bleistift auf Papier.(c) Prodruczny, Slubice.
